發布時間：2025-06-12 已經有1人查過此文章 返回焊接技術列表

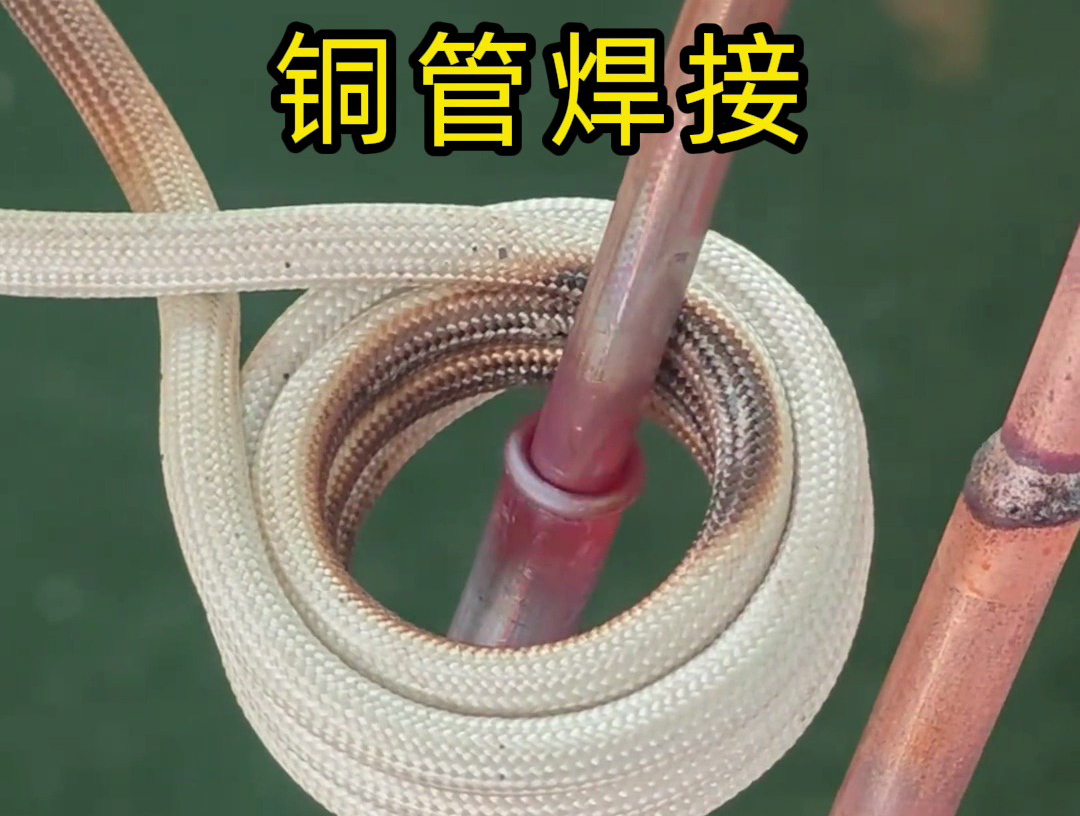

當粉絲提出 "高頻焊接銅件速度慢于火焰焊接" 的觀點時，需要從工業制造的多維需求出發，重新審視兩種工藝的技術邊界。事實上，在規模化生產中將火焰焊接替換為高頻焊接的決策邏輯，早已超越單純的速度比較，而是涉及焊接質量、工藝穩定性、自動化適配性等核心維度的綜合考量。以下從五個技術象限展開解析：
局部過熱導致的銅晶粒粗大（晶粒度≥5 級）
釬料流淌不均形成的虛焊（釬著率≤85%）
氧化層殘留引發的導電性能下降（電阻率升高 12% 以上）
溫度場均勻性控制在 ±3℃（紅外測溫驗證）
釬料熔融時間誤差≤0.5 秒（PLC 精準計時）
熱影響區寬度壓縮至火焰焊接的 1/3（典型值 0.15mm）
二、生產效率模型：批量場景下的 "時間密度" 重構
工藝維度 | 火焰焊接 | 高頻焊接 |
單件循環時間 | 25-40 秒（人工操作） | 8-15 秒（自動化流程） |
人員配置 | 1 人 / 臺設備 | 1 人 / 3-5 臺設備 |
連續作業能力 | 每小時≤120 件 | 每小時≥450 件 |
工裝更換時間 | 20-30 分鐘 | 5-8 分鐘（快速夾具） |
三、自動化適配性：從 "手工技藝" 到 "工業 4.0" 的接駁
可對接 MES 系統實現焊接參數追溯（溫度曲線、功率輸出等 16 項數據實時上傳）
支持機器人自動上下料（定位精度 ±0.05mm）
兼容視覺檢測系統（焊接完成后 0.3 秒內完成釬縫成像分析）
訂單切換時間從 4 小時縮短至 15 分鐘
生產數據自動報表生成（OEE 提升至 89%）
焊接參數遠程調試（工程師可通過 VPN 優化程序）
預熱階段：高頻焊接可在 3 秒內將銅件升至 400℃（火焰需 12 秒）
保溫階段：能量精準施加于焊縫區域，非焊接部位溫升≤50℃
冷卻階段：可同步啟動循環水冷卻系統（火焰焊接無此配置）
五、特殊工況適應性：銅件焊接的隱性需求滿足
薄件焊接：0.3mm 銅箔焊接時，火焰易造成燒穿，高頻感應可實現局部微區加熱（加熱區直徑≤1mm）
精密件焊接：微電子元件焊接中，高頻焊接的熱影響區可控性確保芯片溫度≤60℃（火焰焊接會導致芯片過熱失效）
異種金屬焊接：銅與不銹鋼釬焊時，高頻加熱可通過磁場分布調節，補償兩種金屬熱導率差異（銅 200W/m?K vs 不銹鋼 16W/m?K）
時間維度：火焰焊接在單件非標準作業中占優
質量維度：高頻焊接在一致性要求場景中領先
成本維度：批量生產下高頻焊接的綜合成本更低
Copyright ? 2026 廣東海拓智能科技有限公司 版權所有 粵ICP備14033160號
粵公網安備 44190002003728號
地址：中國廣東省東莞大嶺山鎮大畔田路102號
