線束端子高頻錫焊技術解析：新能源系統中的可靠性焊接方案

在新能源汽車與儲能系統的高功率電子連接領域，線束端子的焊接質量已成為系統可靠性的關鍵控制點。高頻錫焊技術通過電磁感應加熱原理，實現了線束端子（線徑 0.5-50mm2，端子材質銅 / 銅合金）與導線的精密連接。某新能源汽車廠的實測數據顯示，采用高頻錫焊的線束端子抗拉強度達母材的 92%，熱循環測試（-40℃~125℃，1000 次）后接觸電阻變化率≤3%，有效解決了傳統烙鐵焊中熱影響區大、焊接一致性差的行業難題。

高頻錫焊的技術原理與系統架構

一、電磁感應加熱機制

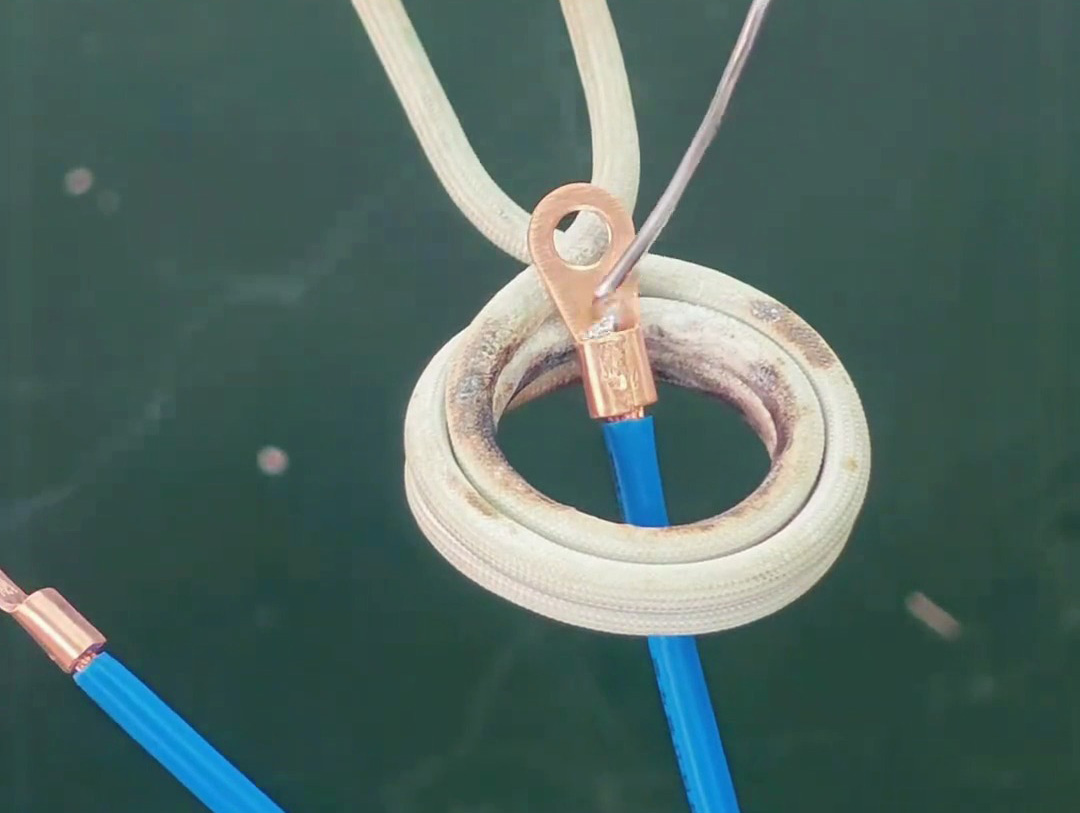

高頻電流（通常 100-400kHz）通過感應線圈時產生交變磁場，在線束端子表面形成渦流效應。根據趨膚效應公式 δ=503/√(f?μ?σ)，對于銅材（σ=5.96×10?S/m），400kHz 時趨膚深度約 0.08mm，確保熱量集中于端子表層 30-50μm 的焊接區域。這種非接觸加熱方式使錫焊溫度（230-260℃）的控制精度達 ±5℃，熱影響區寬度≤0.1mm，遠小于傳統烙鐵焊的 0.5-1mm。

二、核心設備配置

新能源系統中的典型應用場景

一、動力電池線束焊接

在 48V / 高壓電池包的正負極線束連接中，高頻錫焊解決了三大技術難題：

1. 大電流承載能力：通過優化端子壓接 - 錫焊復合工藝，接觸電阻≤50μΩ（傳統工藝≥80μΩ），100A 電流下溫升≤30℃；

2. 耐振動性能：焊接界面形成 Cu6Sn5 金屬間化合物層（厚度 1-3μm），振動測試（50-2000Hz，加速度 50g）后無開裂；

3. 防水密封性：錫焊后配合熱縮管密封，IP67 測試（1m 水深，30 分鐘）無進水。

二、儲能系統匯流排連接

某儲能集裝箱的匯流排焊接案例顯示：

• 采用高頻錫焊連接 50mm2 銅端子與匯流排，焊接時間僅 2.5 秒，較傳統火焰焊效率提升 4 倍；

• 通過氮氣保護（氧含量≤10ppm），焊錫表面氧化度≤0.5%，確保長期通流穩定性。

技術優勢與量化數據支撐

潛在風險與系統性應對策略

一、熱損傷風險矩陣

二、三維工藝優化體系

1. 參數數據庫建設：建立線徑 - 端子規格 - 功率 - 時間的四維參數矩陣，例如：

• 16mm2 銅線 + 銅端子：功率 3.2kW，加熱時間 2.8 秒，壓力 35N

• 6mm2 銅線 + 鍍金端子：功率 1.8kW，加熱時間 1.5 秒，壓力 25N

2. 梯度加熱控制：采用三段式功率曲線：

針對 0.5mm2 細線束，增加預熱時間至 1 秒，避免瞬間升溫導致絕緣層損傷。

3. 智能質量檢測：

• 視覺檢測：500 萬像素相機 + AI 算法，識別焊點光澤度、焊錫爬升高度（標準≥端子高度 1/3）；

• 電性能測試：微歐計測量接觸電阻（標準≤100μΩ），耐壓測試儀檢測絕緣層（1000V/1 分鐘無擊穿）。

工藝驗證與產業化案例

一、某新能源汽車廠應用數據

• 效率提升：單條生產線日產能從 1200 點增至 4500 點，設備投資回收期 8 個月；

• 質量成本下降：

• 返工率從 5.2% 降至 0.7%，年節約成本 156 萬元；

• 售后線束故障投訴率下降 83%，通過 ISO 26262 功能安全認證。

二、儲能系統焊接工藝對比

技術發展趨勢與智能化升級

一、數字孿生焊接系統

1. 虛擬工藝仿真：通過 ANSYS 電磁 - 熱耦合仿真，預測焊點溫度場分布（誤差≤±2℃），優化線圈結構；

2. AI 參數自學習：基于 100 萬組焊接數據訓練神經網絡，實現功率 - 時間參數的自適應調整，良品率再提升 2-3%。

二、綠色焊接技術創新

• 無鉛焊錫應用：采用 Sn-3.0Ag-0.5Cu 焊錫，符合 RoHS 3 標準，高溫可靠性與傳統 Sn-Pb 焊錫相當；

• 余熱回收系統：開發線圈冷卻水熱能再利用裝置，年節約能耗約 5 萬 kWh / 臺設備。

焊接工藝選擇決策模型

建立 "電流等級 - 可靠性要求 - 產能" 三維評估體系：

1. 電流維度：≥30A 的大電流線束優先選用高頻錫焊，確保低接觸電阻；

2. 可靠性維度：需通過 1000 小時鹽霧測試（5% NaCl）的產品，必須采用高頻錫焊 + 表面涂覆防護；

3. 產能維度：日產量＞2000 點時，高頻錫焊的設備投資回報周期≤12 個月，具備經濟性。

某動力電池 Pack 廠的實踐表明，采用智能高頻錫焊系統后，800V 高壓線束的焊接一次通過率從 91% 提升至 99.5%，滿足 ISO 6469-3 電動汽車安全標準要求。這種將 "電磁感應加熱 + 智能控制" 深度融合的技術，正成為新能源系統高可靠性連接的標準解決方案。
