齒輪作為機械傳動的核心部件，需同時具備表面高硬度（耐磨性）與芯部高韌性（抗沖擊），淬火熱處理是實現這一性能組合的關鍵工序。在火焰淬火、感應淬火、激光淬火等多種方式中，高頻淬火設備憑借精準、高效、低變形的優勢，成為齒輪淬火的主流選擇，尤其適配多樣化生產需求。
針對齒輪的齒面、齒根等關鍵部位，高頻淬火（頻率通常 30-100kHz）的優勢顯著：
| 淬火方法 | 加熱精準度 | 效率（單件處理時間） | 變形控制 | 適用齒輪類型 |
|---|
| 高頻淬火 | 齒面溫差≤±10℃ | 5-30 秒（根據模數） | 變形量≤0.05mm | 中小模數齒輪（m≤6）、精密齒輪 |
| 火焰淬火 | 齒面溫差 ±50℃以上 | 1-3 分鐘 | 變形量≥0.1mm | 大型齒輪、對精度要求低的齒輪 |
| 接觸電阻淬火 | 局部易過熱 | 20-60 秒 | 變形較大 | 簡單齒形齒輪 |
| 激光淬火 | 溫差≤±5℃ | 10-40 秒 | 變形極小 | 超精密齒輪（成本高） |

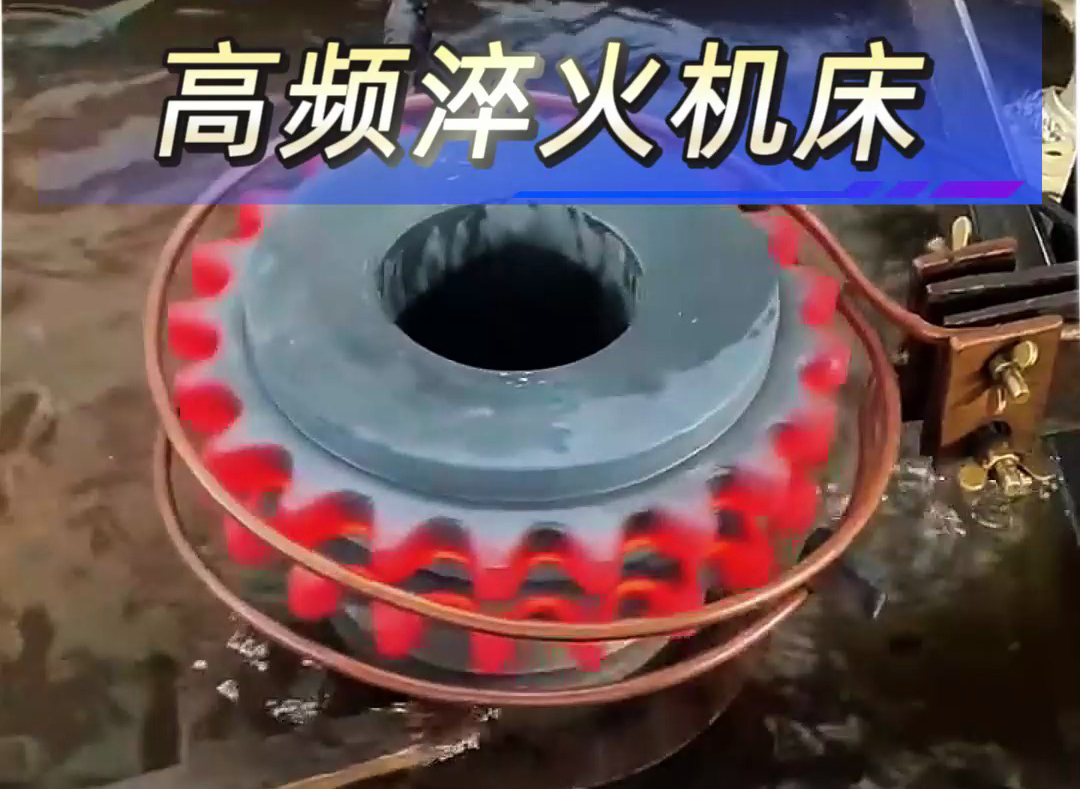

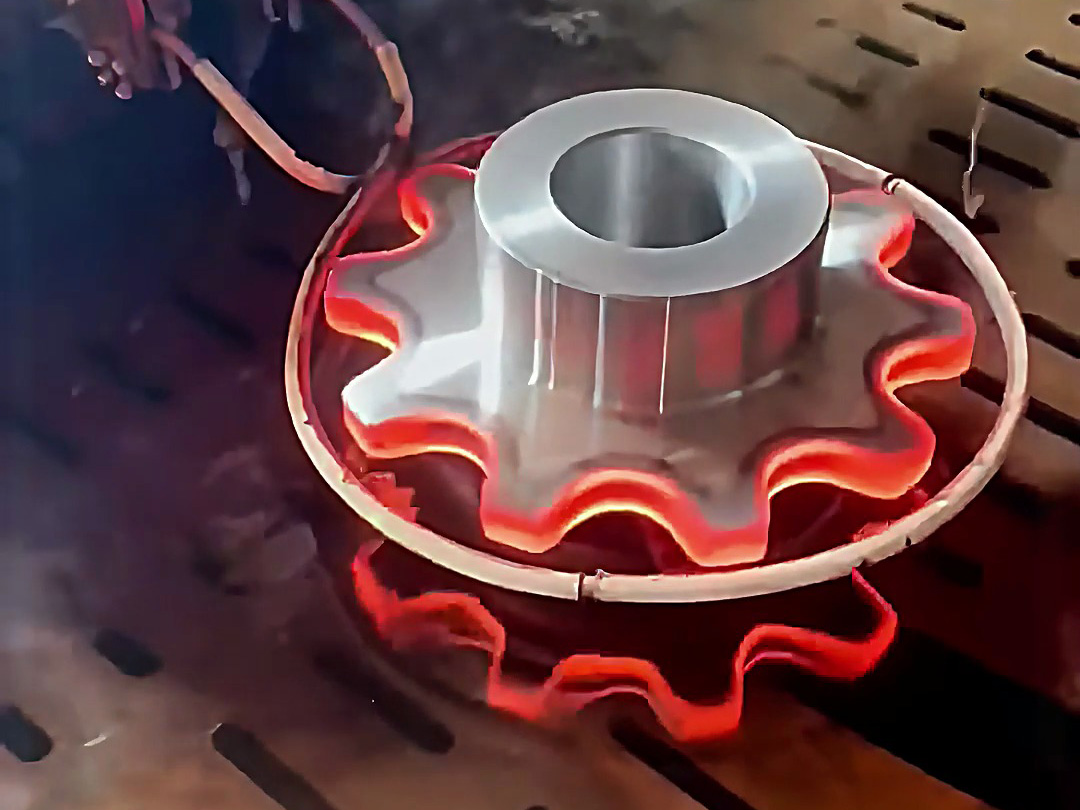

精準聚焦加熱：通過仿形感應線圈（貼合齒形設計），將熱量集中于齒面、齒根等易磨損區域，加熱溫度精確控制在 850-900℃（齒輪鋼 Ac3 溫度以上），齒芯溫度≤300℃，避免整體性能受損；
高效批量處理：中小模數齒輪（如汽車變速箱齒輪）單件淬火僅需 10 秒，配合自動上下料系統，單小時產能可達 300-500 件，較火焰淬火提升 3-5 倍；
變形微乎其微：高頻加熱時間短（熱影響區小），配合后續低溫回火（180-200℃），齒輪公法線長度變動量≤0.03mm，齒向誤差≤0.01mm/m，無需二次校直即可滿足裝配精度。
齒輪經高頻淬火后，性能優化體現在多方面：
表面硬度：20CrMnTi 等滲碳齒輪鋼齒面硬度可達 HRC58-62，較未淬火狀態（HRC20-25）提升 2 倍以上，耐磨性顯著增強；
抗疲勞性能：齒根處形成 100-200MPa 的殘余壓應力，抵消嚙合時的交變拉應力，接觸疲勞壽命延長至原來的 2-3 倍；
沖擊韌性：芯部保持 HRC30-35 的韌性，在過載或沖擊工況下（如汽車起步、換擋），齒輪不易斷裂。
某汽車齒輪廠的測試數據顯示，經高頻淬火的變速箱齒輪，在 10 萬公里路試后，齒面磨損量僅為傳統淬火齒輪的 1/3，故障率降低至 0.5% 以下。
高頻淬火設備的適配性廣泛，尤其適合：
汽車、摩托車傳動系統中的圓柱齒輪、錐齒輪；
機床變速箱內的精密齒輪（模數 1-6mm）；
工程機械中的重載齒輪（需局部硬化）。
工藝實施中需注意：
線圈設計：根據齒形定制 “仿齒線圈”，確保每個齒面加熱均勻（間隙 2-3mm）；
冷卻控制：采用噴霧冷卻（壓力 0.2-0.3MPa），保證齒面馬氏體轉變充分，硬化層深度控制在 0.8-2mm（模數越大，硬化層越深）；
設備維護：每周清理線圈內的氧化皮，每月校準加熱功率與時間的匹配性（確保同批次齒輪性能一致）。
高頻淬火設備通過對齒輪關鍵區域的精準硬化，在保證效率與精度的同時，實現了 “耐磨齒面 + 韌性齒芯” 的性能平衡，成為齒輪制造中兼顧質量與成本的優選方案，直接影響齒輪傳動系統的可靠性與使用壽命。若需針對特定齒輪類型（如異形齒、大模數齒輪）定制淬火方案，可隨時咨詢工藝細節。
