球頭類零件（球鉸接頭、球閥球體、關(guān)節(jié)軸承球面等）作為機(jī)械傳動(dòng)與流體控制中的核心部件，需在球面接觸、旋轉(zhuǎn)摩擦工況下保持表面高硬度（HRC55-62）與均勻耐磨性，同時(shí)控制變形（球面圓度誤差≤0.02mm）以確保配合精度。高頻淬火機(jī)床通過 “仿形感應(yīng) + 旋轉(zhuǎn)加熱 + 智能控溫” 的定制化工藝，突破球體曲面加熱的均勻性難題，成為球頭表面強(qiáng)化的高效方案。
球體的曲面幾何特性（無固定平面 / 軸線）使傳統(tǒng)淬火（如火焰加熱、整體爐淬）面臨兩大難點(diǎn)：
高頻淬火機(jī)床通過三項(xiàng)特殊工藝設(shè)計(jì)針對性解決：
感應(yīng)器需完全適配球體曲率，確保磁場均勻覆蓋球面：
結(jié)構(gòu)設(shè)計(jì)：采用 “半球包裹式” 或 “環(huán)形環(huán)抱式” 仿形感應(yīng)器，感應(yīng)器內(nèi)表面與球面保持 3-5mm 均勻間隙（誤差≤0.5mm），避免局部磁場過強(qiáng)或過弱；
材質(zhì)與冷卻：紫銅材質(zhì)（高導(dǎo)電導(dǎo)熱），內(nèi)置螺旋水冷通道（流量 2-3L/min），確保連續(xù)加熱時(shí)感應(yīng)器溫度≤60℃（防止磁場衰減）；
適配性：針對不同球體直徑（φ10-200mm）和曲率（如球閥球體的 R50mm、關(guān)節(jié)軸承的 R30mm），可快速更換對應(yīng)仿形感應(yīng)器（換型時(shí)間≤15 分鐘）。
某液壓件廠數(shù)據(jù)顯示：適配 φ50mm 球閥球體的仿形感應(yīng)器，可使球面各點(diǎn)加熱溫差控制在 ±5℃內(nèi)，解決了傳統(tǒng)線圈的 “局部過熱” 問題。

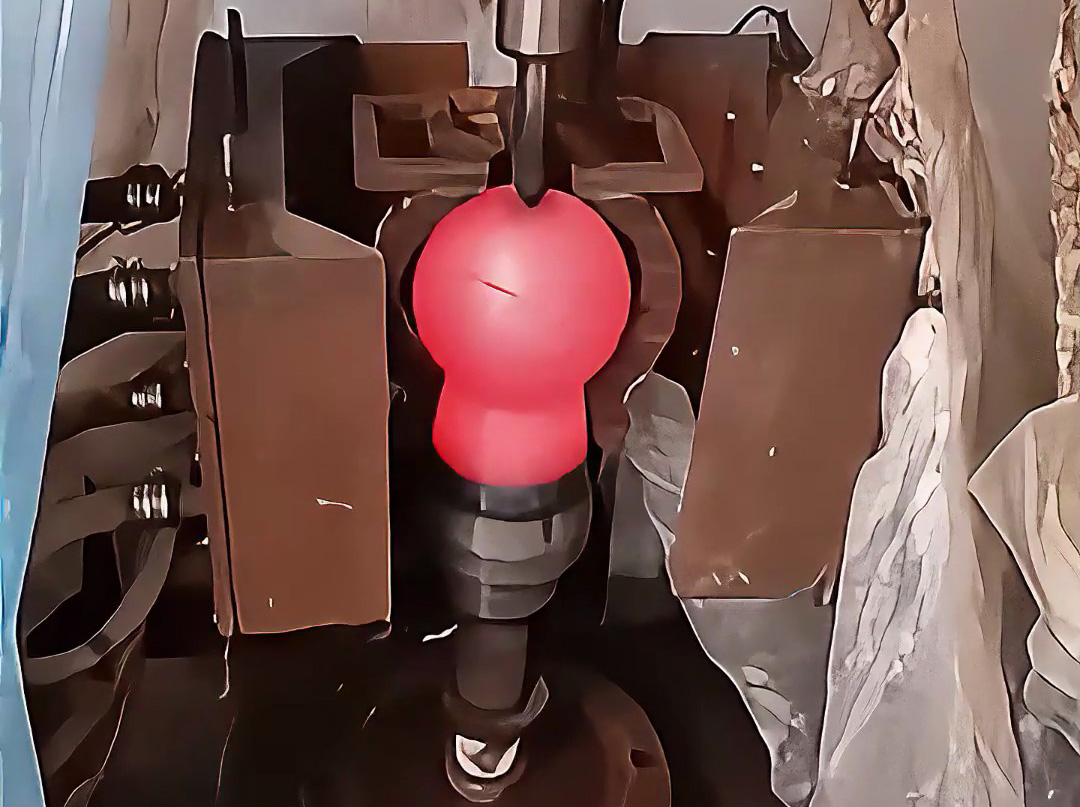

通過工件旋轉(zhuǎn)與感應(yīng)器協(xié)同運(yùn)動(dòng)，確保球面每一點(diǎn)的加熱時(shí)間、溫度完全一致：
旋轉(zhuǎn)方式：球體通過雙頂針定位（同軸度誤差≤0.01mm），由伺服電機(jī)驅(qū)動(dòng)勻速旋轉(zhuǎn)（轉(zhuǎn)速 5-15r/min，精度 ±0.1r/min），確保赤道區(qū)與極點(diǎn)的加熱時(shí)間相同；
復(fù)合運(yùn)動(dòng)：對非完整球面（如球鉸接頭的 “半球 + 桿” 結(jié)構(gòu)），感應(yīng)器可配合軸向進(jìn)給（速度 0.5-2mm/s），實(shí)現(xiàn) “旋轉(zhuǎn) + 平移” 復(fù)合加熱，避免桿部與球面過渡區(qū)過熱；
優(yōu)勢：旋轉(zhuǎn)加熱使球面各點(diǎn)的硬化層深度偏差≤±0.1mm（傳統(tǒng)靜止加熱偏差達(dá) ±0.3mm），確保耐磨性均勻。
針對球體材質(zhì)（如 45# 鋼、20CrMnTi、不銹鋼）的特性，通過閉環(huán)控溫系統(tǒng)實(shí)現(xiàn)精準(zhǔn)加熱：
溫度監(jiān)測：紅外測溫儀實(shí)時(shí)捕捉球面溫度（采樣頻率 10 次 / 秒），配合 PLC 程序?qū)囟瓤刂圃?850-900℃（中碳鋼）或 900-920℃（合金鋼），偏差≤±5℃；
功率自適應(yīng)：根據(jù)球體直徑（φ10mm 需 10kW，φ100mm 需 30kW）和旋轉(zhuǎn)速度，自動(dòng)調(diào)節(jié)高頻功率（響應(yīng)時(shí)間≤0.1 秒），避免因球面曲率變化導(dǎo)致的加熱波動(dòng)；
冷卻協(xié)同：加熱結(jié)束后，仿形感應(yīng)器同步切換為 “環(huán)形噴淋” 模式（冷卻水壓 0.3-0.5MPa），水流沿球面均勻覆蓋，確保馬氏體轉(zhuǎn)變充分（冷卻速度≥150℃/s）。
高頻淬火后的球頭，在核心性能指標(biāo)上優(yōu)勢顯著：
局部加熱（熱影響區(qū)≤2mm）使球面圓度誤差≤0.02mm，無需后續(xù)磨削即可滿足配合精度（如球鉸接頭與襯套的配合間隙≤0.03mm），較整體淬火（變形量≥0.1mm）節(jié)省 30% 加工成本。
單球加熱時(shí)間 30-60 秒（φ50mm 球體），配合自動(dòng)上下料機(jī)構(gòu)，單班（8 小時(shí)）產(chǎn)能達(dá) 500-800 件，且合格率≥99%（傳統(tǒng)火焰淬火合格率約 85%）。
液壓領(lǐng)域：球鉸接頭球面淬火后，在高壓（30MPa）液壓系統(tǒng)中無泄漏，磨損量≤0.01mm / 萬次循環(huán)；
閥門行業(yè)：球閥球體密封面淬火后，可耐受介質(zhì)（水、油、氣體）的長期沖刷，密封等級達(dá) ANSI Class VI（零泄漏）；
汽車行業(yè)：懸架關(guān)節(jié)軸承球面淬火后，在顛簸路況下的抗疲勞壽命提升至 10 萬公里以上。
高頻淬火機(jī)床對球頭的淬火熱處理，本質(zhì)是通過 “曲面適配的工藝設(shè)計(jì)” 實(shí)現(xiàn) “均勻硬化 + 精準(zhǔn)變形控制”，突破了球體幾何特性對表面強(qiáng)化的限制。其高效性與質(zhì)量穩(wěn)定性，使其成為球頭類零件批量生產(chǎn)中 “耐磨性保障、壽命提升” 的核心工藝，為機(jī)械傳動(dòng)、流體控制等領(lǐng)域的可靠性升級提供了關(guān)鍵支撐。
粵公網(wǎng)安備 44190002003728號
