鋼帶（如冷軋低碳鋼帶、彈簧鋼帶）在沖孔、裁剪等冷加工中，常因材料硬度高導致模具磨損快、切口易開裂。這條連續生產線通過兩臺感應加熱設備對 “沖孔位”“裁剪位” 精準局部退火，配合自動化同步控制，實現 “加熱 - 沖孔 - 裁剪” 一體化生產，兼顧加工效率與產品質量，在汽車零部件、家電五金等領域應用廣泛。
整條生產線以 “連續輸送 + 分區加熱 + 精準加工” 為核心，各環節通過 PLC 系統聯動，實現每分鐘 10-30 米的高速生產（根據鋼帶厚度調整），核心模塊包括：
兩臺感應加熱設備沿鋼帶輸送方向依次布置，分工明確：

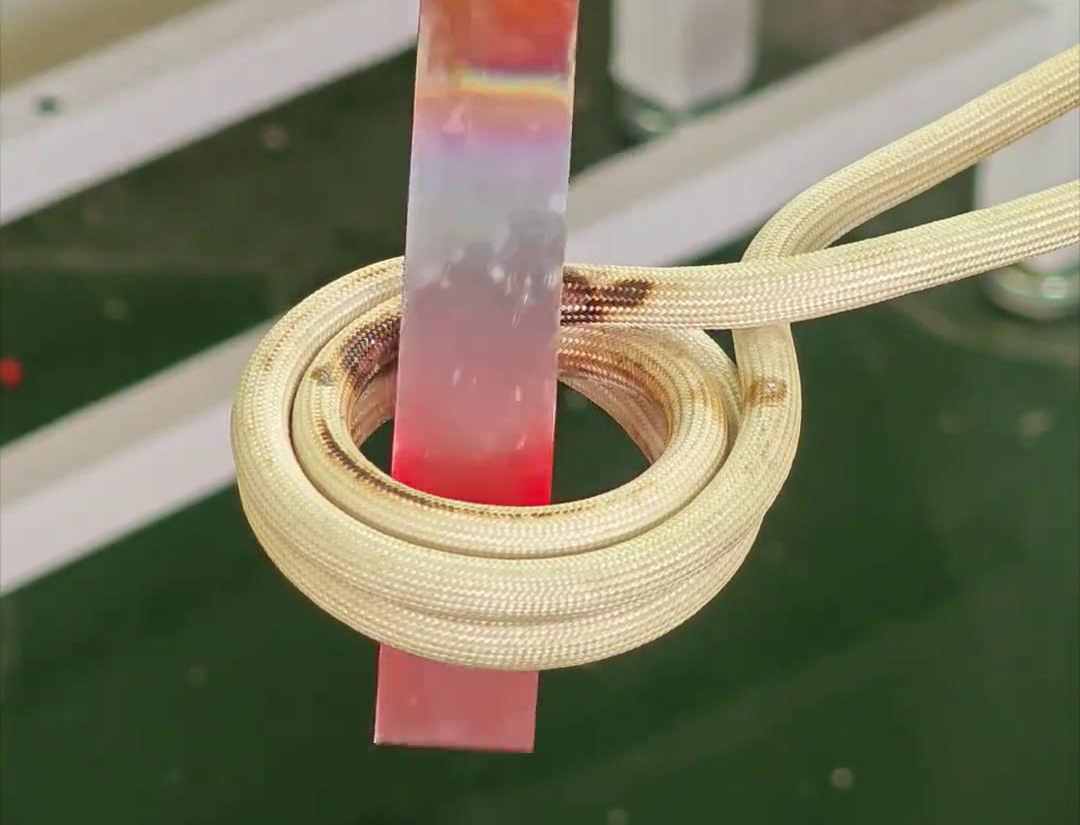

沖孔位感應加熱機：采用 U 型仿形線圈，聚焦鋼帶即將沖孔的區域（直徑 5-20mm 的圓形或異形孔位），超音頻（20-50kHz）加熱至 600-650℃（低碳鋼軟化溫度），使孔位材料硬度從 HB180-220 降至 HB100-130，減少沖孔模具磨損（壽命延長 30%），且沖孔后無毛刺（切口粗糙度 Ra≤3.2）。

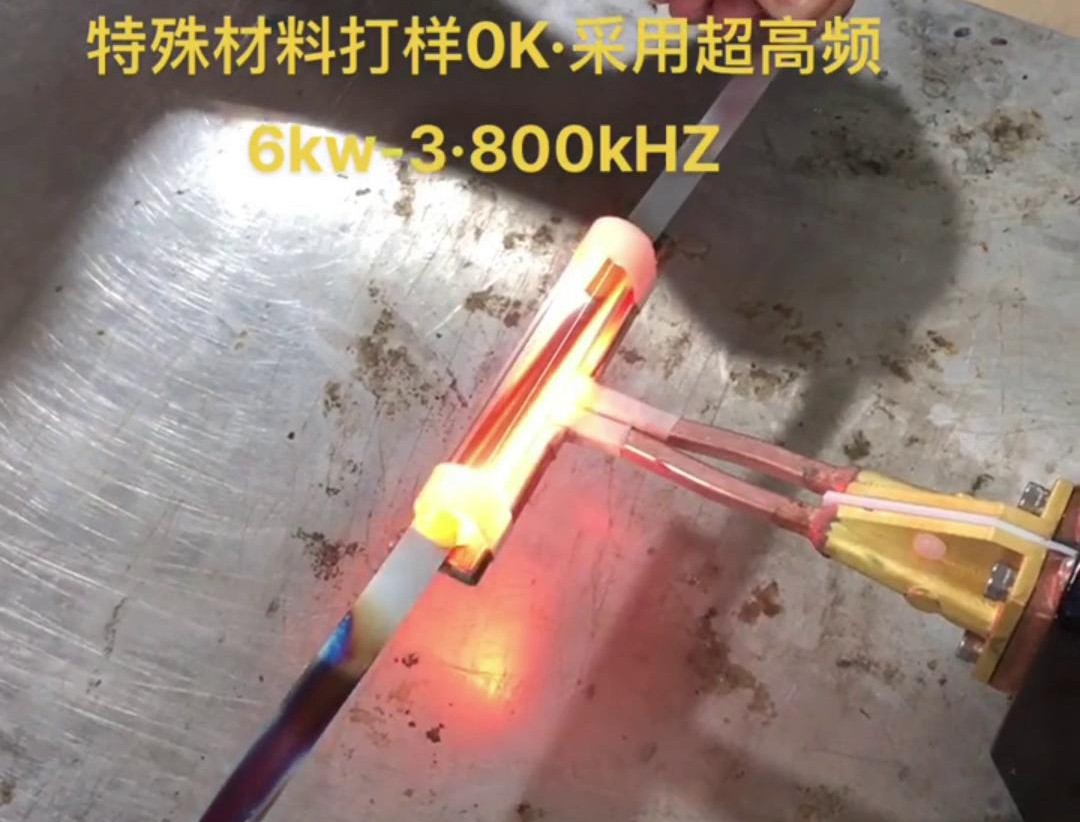

裁剪位感應加熱機：采用條形線圈，加熱鋼帶裁剪線（長度與鋼帶寬度一致）區域，溫度控制在 620-680℃，使裁剪位置材料塑性提升 40%，避免冷剪時因應力集中導致的 “切口撕裂”（傳統冷剪厚鋼帶撕裂率達 15%，加熱后降至 0.5% 以下）。
兩臺設備均通過紅外測溫實時反饋，加熱時間與鋼帶輸送速度精準匹配（如鋼帶速度 20 米 / 分鐘，加熱區長度 500mm，則單點位加熱時間 = 0.5 米 ÷20 米 / 分鐘 = 1.5 秒，確保退火充分）。
相比傳統 “整體退火 + 冷加工” 模式，局部感應加熱的優勢體現在多維度：
| 對比項 | 雙工位感應加熱局部退火生產線 | 整體爐式退火 + 冷加工生產線 |
|---|
| 能耗成本 | 僅加熱沖孔 / 裁剪位（占鋼帶面積 5%-10%），能耗低 60% | 整體退火，能耗高且加熱時間長（1-2 小時 / 批） |
| 材料性能 | 非加熱區保持原硬度（如 HB180），滿足使用強度 | 整體軟化，需二次硬化處理（增加工序） |
| 模具壽命 | 沖孔 / 裁剪模具磨損率降低 30%-50% | 材料硬，模具易崩刃，壽命短 |
| 生產效率 | 連續生產，單班（8 小時）產能 8000-20000 件 | 間歇式生產，單班產能≤3000 件 |
加熱位置與加工位的精準對齊
鋼帶移動速度（如 15 米 / 分鐘）與感應加熱線圈位置通過編碼器實時校準，確保加熱后的 “沖孔位”“裁剪位” 恰好到達對應加工單元（偏差≤±1mm），避免加熱錯位導致的加工缺陷（如未退火區域沖孔開裂）。
溫度與速度的動態匹配
PLC 根據鋼帶厚度（如 0.5mm 薄鋼帶需 600℃，3mm 厚鋼帶需 680℃）和移動速度，自動調節感應加熱功率（5-30kW）：速度快則功率升高，確保單位長度加熱能量一致；速度慢則功率降低，避免局部過熱氧化（表面氧化皮厚度≤5μm）。
退火后的性能平衡
沖孔 / 裁剪位經局部退火后，材料塑性提升（延伸率從 20% 增至 35%），但冷卻后會恢復部分硬度（HB140-160），既滿足加工需求，又保證成品的結構強度（如汽車安全帶扣鋼帶，經此工藝后抗拉力提升 10%）。
汽車零部件：座椅滑軌鋼帶、底盤支架沖孔裁剪，局部退火確保復雜孔型（腰形孔、異形槽）加工無毛刺，模具更換周期延長至 30 萬次（傳統工藝≤20 萬次）；
家電五金：冰箱冷凝器支架、洗衣機配重塊鋼帶，連續生產確保尺寸一致性（長度誤差≤±0.5mm），且切口平整無需二次打磨；
建筑五金：護欄連接片、腳手架卡扣鋼帶，局部退火降低冷加工應力，成品在承重工況下無變形開裂。
這條生產線的核心價值，在于通過 “雙感應加熱局部退火” 破解了鋼帶 “硬態加工難、模具損耗大” 的痛點，同時以自動化同步控制實現高效連續生產。相比傳統工藝，它既保留了鋼帶非加工區的原始強度，又降低了加工能耗與成本，成為鋼帶精密冷加工領域 “高效、節能、優質” 的標桿方案。
