海拓高頻加熱機(jī)：工地鎬尖修復(fù)的便攜鍛造利器

鎬尖（如洋鎬、破碎鎬的刃部）作為工地高頻使用的工具，長(zhǎng)期劈鑿巖石、混凝土后易出現(xiàn)鈍口、卷刃甚至局部崩缺，更換新鎬尖成本高且影響施工進(jìn)度。海拓高頻加熱機(jī)憑借 “220V 電壓適配 + 便攜加熱 + 快速鍛打修復(fù)” 特性，成為工地現(xiàn)場(chǎng)修復(fù)鎬尖的實(shí)用工具，讓鈍口鎬尖快速恢復(fù)鋒利。

鎬尖修復(fù)的核心邏輯：加熱鍛打重塑刃部形態(tài)

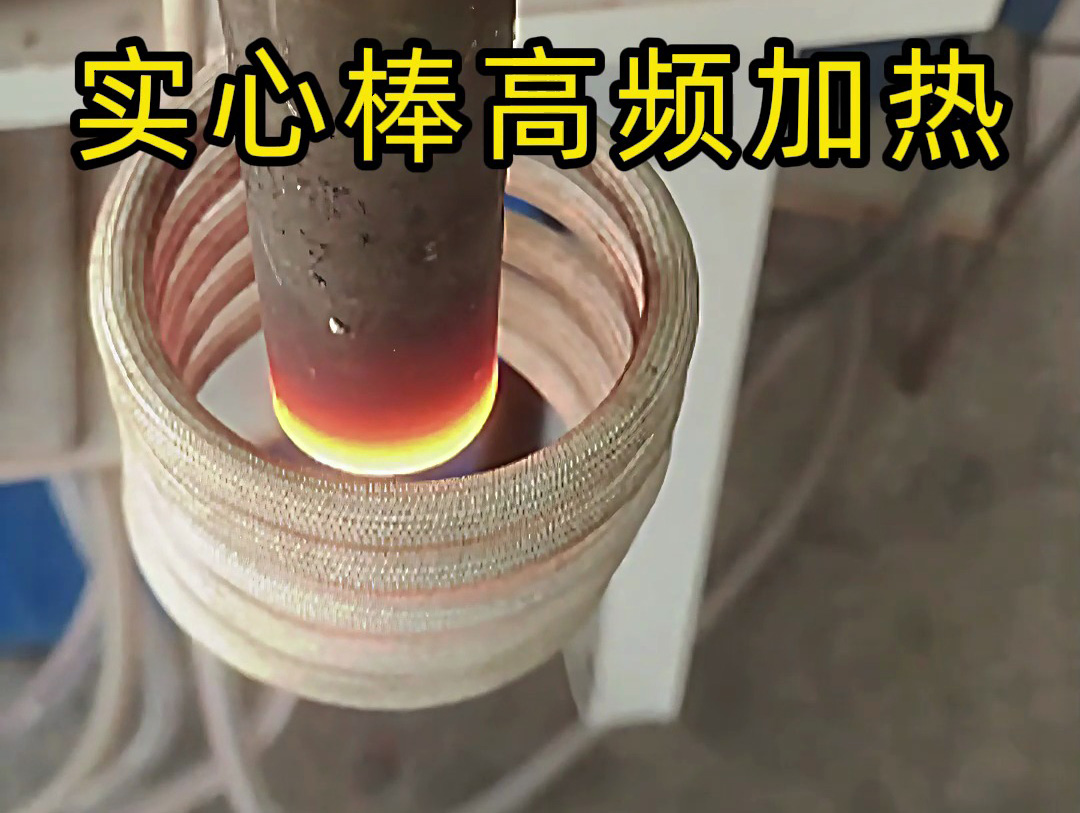

• 高頻快速加熱刃部：海拓高頻加熱機(jī)的小型感應(yīng)線圈（直徑 10-20mm）貼合鎬尖鈍口區(qū)域，220V 電壓下輸出高頻電流（10-30kHz），使刃部 20-30mm 長(zhǎng)度區(qū)域在 30-60 秒內(nèi)升溫至 850-1000℃（呈現(xiàn)櫻紅色至橘紅色），此時(shí)金屬進(jìn)入塑性狀態(tài)，可通過錘擊重塑刃口角度；

• 鍛打修復(fù)形態(tài)：用工地常用的大錘或小型液壓鍛錘，對(duì)加熱后的鈍口區(qū)域進(jìn)行敲擊 —— 卷刃部位可錘擊展平，崩缺部位可通過金屬流動(dòng)填補(bǔ)，最終恢復(fù) 20°-25° 的鋒利刃角；

• 冷卻硬化：鍛打完成后，將修復(fù)的鎬尖置于空氣中自然冷卻（或蘸水快速冷卻），刃部金屬因形變強(qiáng)化與局部淬火，硬度恢復(fù)至 HRC45-50，滿足劈鑿強(qiáng)度需求。

海拓高頻加熱機(jī)適配工地場(chǎng)景的三大優(yōu)勢(shì)

1. 220V 民用電適配，工地隨處可用

2. 便攜設(shè)計(jì)，工地現(xiàn)場(chǎng)隨取隨用

• 設(shè)備輕便：主機(jī)重量?jī)H 8-10kg，感應(yīng)線圈（長(zhǎng) 30-50cm）可靈活彎曲，工人單人即可搬運(yùn)至作業(yè)面（如基坑邊、拆遷現(xiàn)場(chǎng)），無需固定安裝；

• 操作簡(jiǎn)單：無需專業(yè)焊工，工地維修人員經(jīng) 10 分鐘培訓(xùn)即可上手 —— 僅需將鎬尖鈍口對(duì)準(zhǔn)線圈（距離 1-2mm），按下加熱鍵，待刃部呈現(xiàn)橘紅色（約 30 秒）即可取出鍛打，全程可視化操作，避免因經(jīng)驗(yàn)不足導(dǎo)致加熱過度。

3. 快速修復(fù)，不耽誤施工進(jìn)度

1. 定位加熱：鈍口鎬尖放入線圈，30 秒內(nèi)升溫至鍛造溫度；

2. 鍛打塑形：用大錘敲擊 5-10 次，恢復(fù)刃口角度；

3. 冷卻使用：自然冷卻 2-3 分鐘后即可投入使用，單把鎬尖修復(fù)全程≤5 分鐘，較更換新鎬尖（需采購、運(yùn)輸，耗時(shí)半天至 1 天）節(jié)省 90% 以上時(shí)間，確保施工連續(xù)進(jìn)行。

鎬尖修復(fù)后的性能表現(xiàn)：與新鎬尖相當(dāng)

• 鋒利度：重塑的 20°-25° 刃角使劈鑿阻力下降 40%，與新鎬尖相比，劈鑿?fù)粔K混凝土的錘擊次數(shù)僅增加 10%-15%；

• 耐磨性：加熱鍛打后刃部金屬因形變強(qiáng)化，硬度恢復(fù)至 HRC45-50，修復(fù)后使用壽命可達(dá)新鎬尖的 70%（約 50-80 次高強(qiáng)度劈鑿），遠(yuǎn)高于未修復(fù)鈍口鎬尖的 10-20 次；

• 經(jīng)濟(jì)性：?jiǎn)未涡迯?fù)電費(fèi)成本僅 0.5-1 元，較更換新鎬尖（單價(jià) 50-100 元）節(jié)省 90% 以上，尤其適合工地 “降本增效” 需求。

工地場(chǎng)景的其他實(shí)用價(jià)值

• 鋼筋局部加熱彎曲（如臨時(shí)搭建支架時(shí)調(diào)整鋼筋角度）；

• 螺栓、螺母加熱松動(dòng)（銹蝕螺栓經(jīng)加熱膨脹后易拆卸）；

• 小型工具（如鐵鍬刃、撬棍）的簡(jiǎn)單鍛打修復(fù)。
