大銅排高頻焊接：電力設備領域的高效與可靠之選

在電力設備中，大銅排（如母線排、變壓器銅帶）是電流傳輸的 “主干道”，其焊接質量直接決定電力系統的安全性與穩定性。高頻焊接技術憑借 “加熱速度快、熱影響區小、材料適應性強” 的特性，在大銅排焊接中展現出顯著優勢，成為替代傳統焊接工藝的理想方案，尤其在電力設備母線排、變壓器銅帶等核心場景中應用廣泛。

大銅排高頻焊接的典型應用場景

1. 電力設備母線排焊接

• 痛點：傳統焊接（如氣焊、氬弧焊）加熱慢（厚銅排需 30-60 分鐘），熱量分散導致銅排變形（平面度誤差≥1mm），接頭氧化嚴重（導電性下降 10-15%）；

• 高頻焊接解決方案：

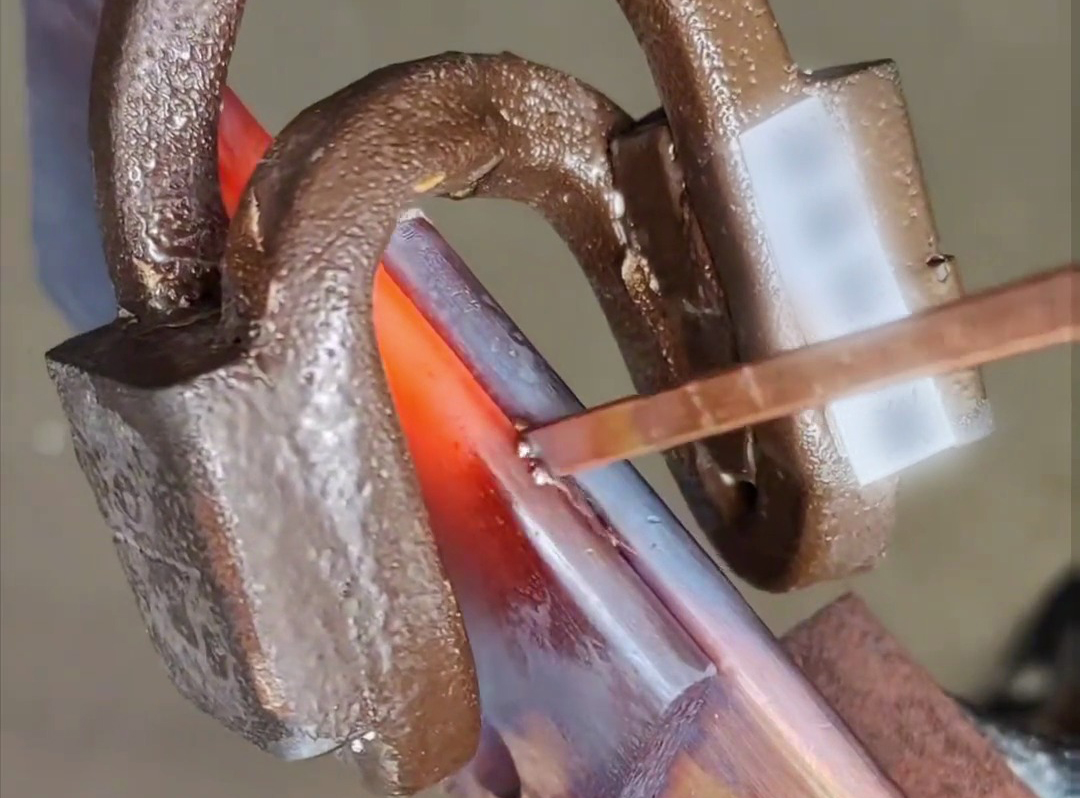

• 采用 “U 型環抱式感應線圈”，針對厚度 20mm 的母線排，10-15 秒內加熱至 850-900℃（釬料熔點），配合銀銅釬料實現快速焊接；

• 熱影響區≤5mm，銅排變形量≤0.2mm，接頭導電率達 95%（接近母材），可通過 4000A 大電流測試無過熱；

• 典型應用：10kV 開關柜的三相母線排拼接，高頻焊接后絕緣距離、載流量均滿足國標要求。

2. 變壓器銅帶焊接

• 痛點：傳統電阻焊易出現 “虛焊”（接觸不良），氬弧焊則因熱輸入大導致銅帶翹曲，影響繞組緊密性；

• 高頻焊接解決方案：

• 定制 “扁平線圈” 加熱銅帶搭接處，0.5-2 秒內完成單條焊縫，熱影響區≤1mm，銅帶無翹曲；

• 焊接后接頭厚度僅增加 0.1-0.2mm，表面光滑，渦流損耗比傳統焊接降低 20%；

• 典型應用：1000kVA 變壓器的低壓繞組銅帶拼接，單臺變壓器焊接效率提升 3 倍（從 8 小時 / 臺降至 2.5 小時 / 臺）。

與傳統焊接工藝的核心優勢對比

高頻焊接大銅排的技術核心

1. 線圈定制化：針對不同規格銅排設計線圈（如厚排用多匝環繞線圈，薄帶用扁平線圈），確保磁場均勻覆蓋焊接區，避免局部過熱；

2. 溫度精準控制：采用紅外測溫 + PLC 閉環控制，根據銅排厚度自動調節功率（50-200kW），溫度偏差≤±5℃，防止銅材氧化（超過 900℃易生成 CuO）；

3. 壓力協同：焊接時施加 0.5-2MPa 壓力，促進焊料浸潤與接頭致密化，確保導電性能與機械強度（抗拉強度≥200MPa）。
