全自動中頻鍛造爐：金屬棒料加熱的智能化解決方案

在金屬熱加工領域，棒料加熱的效率與均勻性直接影響鍛造質量與生產成本。全自動中頻鍛造爐以一體化設計、全流程自動化、多材質適配為核心優勢，實現銅棒、鋼棒、鋁棒等金屬的高效加熱，為鍛造企業提供 “省人工、提效率、穩質量” 的先進工藝選擇。以下從設備特性、技術優勢及應用場景展開解析：

一、設備架構與自動化設計

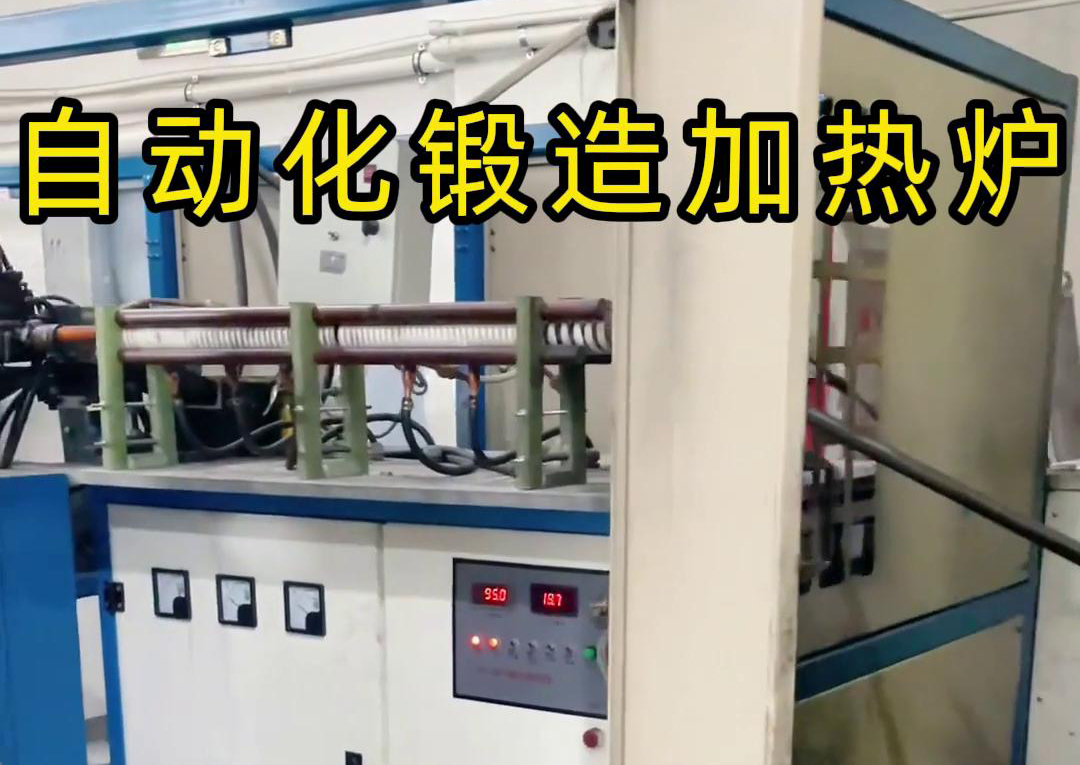

1. 全流程一體化布局

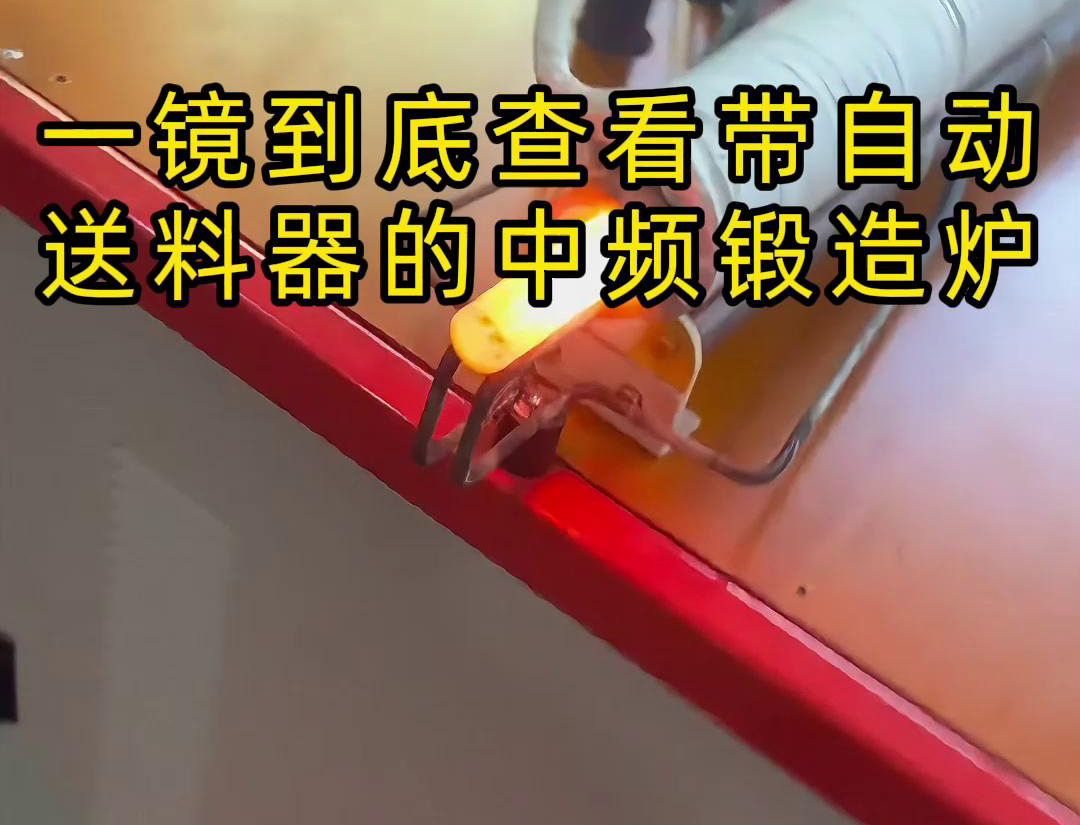

• 上料系統：
  配備振動料斗或輥道輸送機，支持棒料（直徑 20-200mm，長度 500-3000mm）自動排序與定向輸送，兼容單根或成捆上料，上料效率≥200 根 / 小時。

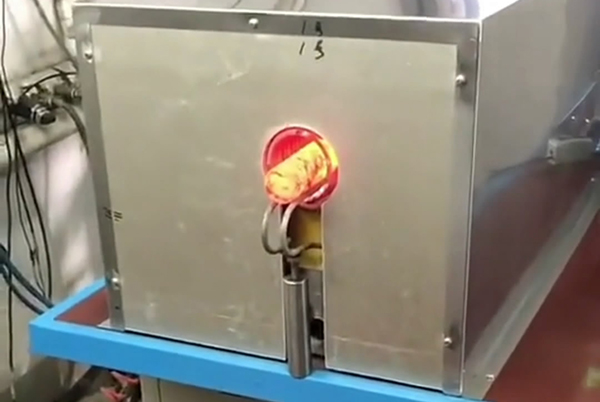

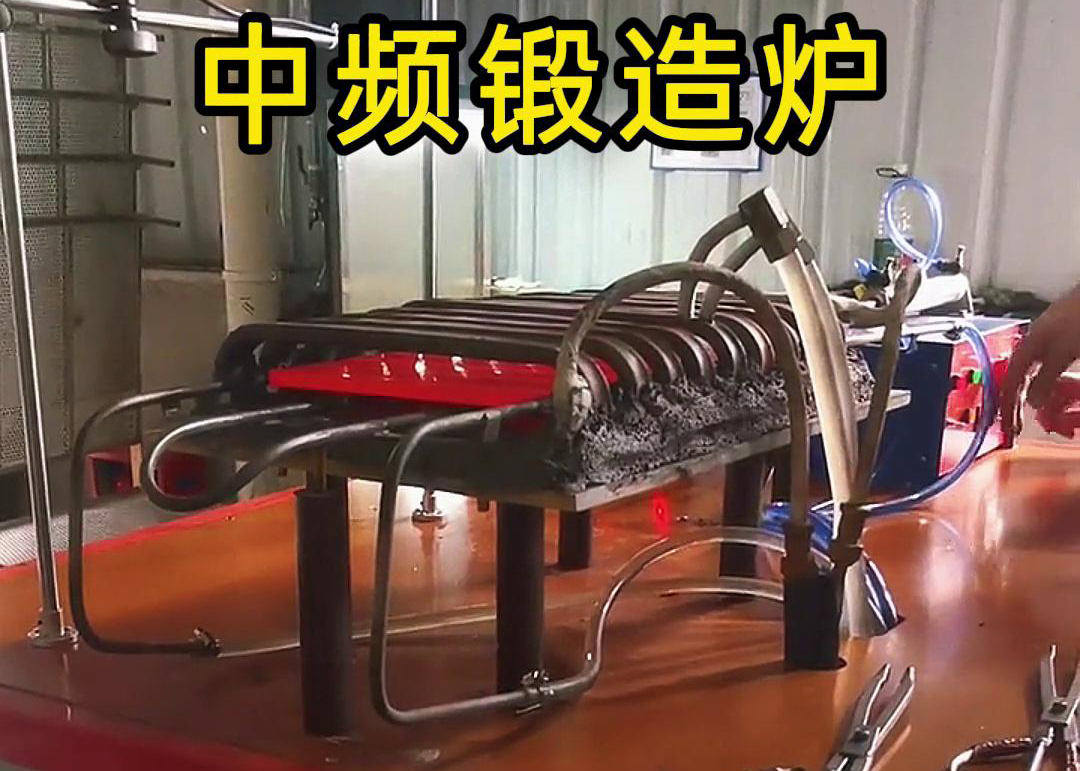

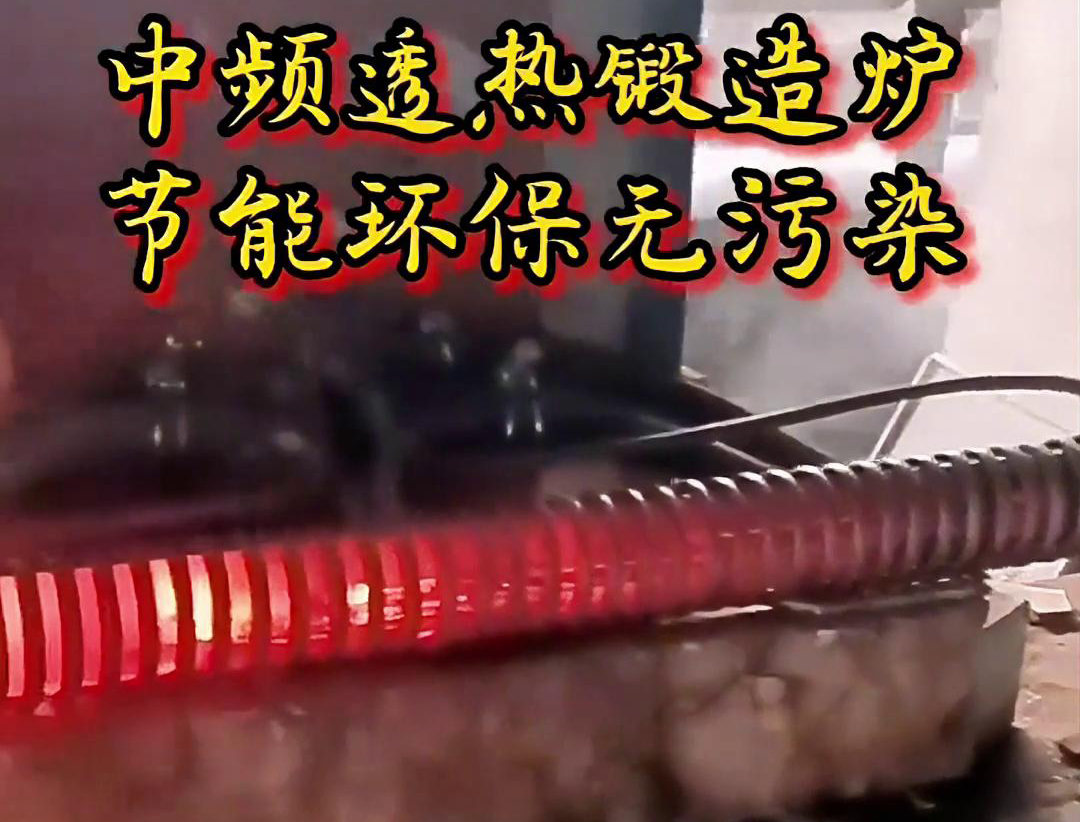

• 中頻加熱單元：

• 電源功率：100-1000kW，頻率：1-10kHz，加熱速度 50-200℃/ 分鐘，可將 φ50mm 鋼棒從常溫加熱至 1200℃僅需 8 分鐘。

• 感應線圈采用分段式設計（3-5 段獨立控溫），配合紅外測溫閉環（精度 ±3℃），確保棒料軸向溫度均勻性≤±5℃。

• 出料系統：
  機械臂或推料機構將加熱后的棒料精準送至鍛造工位，定位誤差≤±5mm，支持與鍛壓機無縫聯動。

2. 智能化控制系統

• PLC + 觸摸屏：
  存儲 200 組以上工藝參數（如材質、直徑、目標溫度），一鍵切換不同棒料加熱程序，換型時間＜5 分鐘。

• 數據追溯功能：
  實時記錄加熱溫度、時間、能耗等數據，生成 PDF 報告，滿足 ISO 9001 質量追溯要求。

二、多材質加熱的技術適配性

1. 鋼棒加熱（45# 鋼、20CrMnTi 等）

• 工藝要點：

• 加熱溫度：1100-1250℃（奧氏體化溫度），頻率 2-5kHz，集膚深度 3-8mm，確保心部與表面同步升溫。

• 防氧化措施：通入氮氣保護（流量 5-10m3/h），氧化皮厚度≤0.1mm，較傳統明火加熱減少氧化損失 80%。

• 應用場景：
  汽車齒輪坯料、軸承套圈等鍛造，加熱效率較燃煤爐提升 3 倍，能耗降低 40%。

2. 銅棒加熱（紫銅 T2、黃銅 H62 等）

• 技術優勢：

• 低頻加熱（1-2kHz）提升透熱深度，φ80mm 銅棒加熱至 850℃（熱鍛溫度）僅需 6 分鐘，心表溫差≤10℃。

• 非接觸式加熱避免銅材與火焰接觸產生 “氫脆”，鍛件延伸率提升至 35%（傳統工藝 28%）。

• 典型應用：
  衛浴五金、電機銅端環等精密鍛造，良品率從 85% 提升至 98%。

3. 鋁棒加熱（6061、7075 等鋁合金）

• 工藝挑戰與突破：

• 鋁合金熔點低（600℃左右），易過燒，采用 “階梯式加熱”（先以 60% 功率預熱至 400℃，再以 100% 功率加熱至 550℃），加熱時間≤5 分鐘。

• 紅外測溫實時監控表面溫度，避免局部過熱導致晶粒粗大（晶粒度控制在 5 級以上）。

• 應用效果：
  航空航天鋁合金鍛件加熱，氧化膜厚度＜5μm，鍛件力學性能達標率 100%。

三、對比傳統加熱工藝的核心優勢

四、實際應用案例：效率與成本雙優化

1. 汽車零部件鍛造廠

• 場景：年產 20 萬件齒輪坯（φ80mm×300mm，材質 20CrMnTi）

• 設備配置：500kW 中頻爐，匹配自動上料機與六軸機器人

• 效果：

• 加熱時間從 40 分鐘 / 根降至 10 分鐘 / 根，產能提升 4 倍；

• 人工成本年節約 36 萬元（減少 4 名操作工）；

• 氧化皮損失從 2% 降至 0.3%，年節約鋼材 60 噸。

2. 銅制品加工廠

• 痛點：傳統燃氣爐加熱銅棒氧化嚴重，鍛件表面需酸洗，污染大

• 解決方案：

• 采用 300kW 中頻爐，氮氣保護加熱；

• 鍛件直接進入模鍛工序，省去酸洗環節

• 效益：

• 環保處理成本下降 70%，符合當地 VOCs 排放新規；

• 生產周期縮短 20%，年增產值超 200 萬元。

3. 航空航天鍛造車間

• 需求：鋁合金鍛件加熱精度要求 ±3℃，批次穩定性高

• 設備價值：

• 多段控溫線圈配合 AI 算法，自動修正加熱曲線，批次溫差≤±2℃；

• 全流程數據追溯，滿足 AS9100 航空航天質量管理體系要求。

五、設備選型與配置建議

1. 功率與頻率匹配表

2. 關鍵附件配置

• 除磷裝置：加熱后自動去除氧化皮，鍛件表面粗糙度 Ra≤12.5μm，減少后續加工量。

• 余熱回收系統：將冷卻水循環熱量用于車間供暖，綜合能效提升至 92%，年節約標煤 50 噸以上。

六、維護與可持續性

1. 預防性維護計劃

• 線圈檢查：每周用內窺鏡檢查線圈內壁腐蝕情況，每年進行耐壓測試（水壓 0.6MPa，保壓 30 分鐘）。

• 電容器組：每季度檢測電容值衰減率（≤5%），確保電源效率穩定。

• 傳動系統：每月潤滑輥道軸承，確保輸送速度誤差＜±1%。

2. 綠色制造實踐

• 節能模式：設備閑置時自動進入休眠狀態，待機功率＜5kW，較傳統設備降低待機能耗 90%。

• 廢熱利用：配套熱交換器將冷卻余熱轉化為生活熱水，年減排二氧化碳約 200 噸。

七、結論：自動化鍛造加熱的未來標桿
