中頻加熱爐憑借 “深度熱透能力 + 自動化適配性”，成為圓棒料（如碳鋼、合金鋼、不銹鋼棒）加熱處理的核心設備，尤其配合機床夾具實現自動推送料后，可無縫融入流水化生產線，兼顧加熱均勻性與生產效率，完美滿足批量熱加工需求。
圓棒料的熱加工（如熱鍛、熱彎、熱裝配）需 “整體熱透”（芯部與表面溫差≤50℃），中頻加熱（頻率 1-10kHz）在此展現獨特優勢：

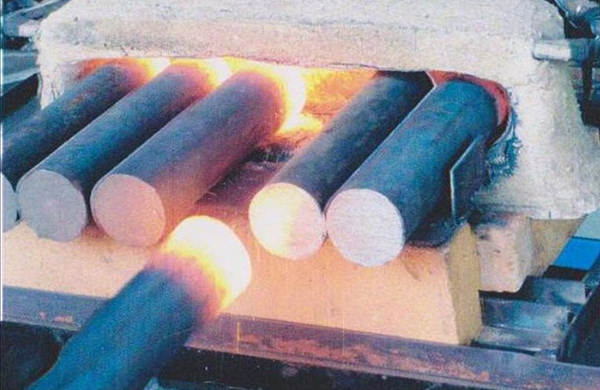

深度加熱，實現全截面熱透
中頻電流的趨膚效應較弱（硬化層深），能量可穿透圓棒料截面（直徑 50-300mm 均可），使芯部與表面同步升溫。例如直徑 100mm 的 45# 鋼棒，中頻加熱至 1100℃（熱鍛溫度）僅需 8-12 分鐘，芯表溫差≤30℃，避免傳統高頻加熱 “表面過熱、芯部未透” 的問題。
溫度均勻，保障熱加工質量
通過線圈環繞式加熱（圓棒料在感應線圈內勻速通過），配合紅外測溫閉環控制，整根圓棒的溫度偏差≤±20℃，長度方向溫度一致性達 95% 以上。熱透后的圓棒料在鍛造時晶粒細化均勻，熱彎時變形量穩定（誤差≤0.1mm/m）。
適配廣，兼容多材質與規格
無論是低碳鋼棒（如 Q235）、中碳鋼棒（45#），還是合金結構鋼棒（20CrMnTi），中頻加熱均可通過調整功率（50-200kW）和加熱時間，實現精準熱透。單臺設備可覆蓋直徑 20-300mm、長度 1-6m 的圓棒料，無需頻繁更換線圈。

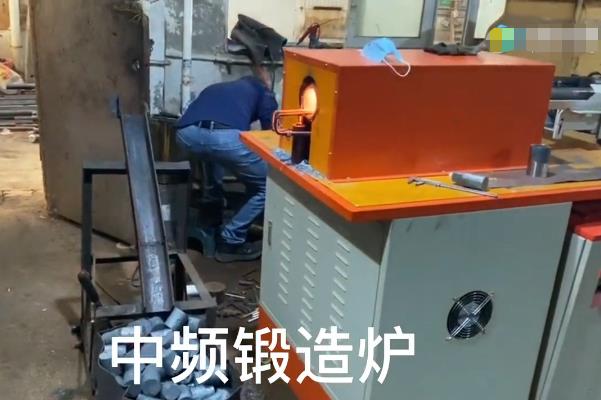

配合機床夾具與自動推送機構，中頻加熱爐可實現 “上料 - 加熱 - 出料” 全流程自動化，滿足流水化生產需求：

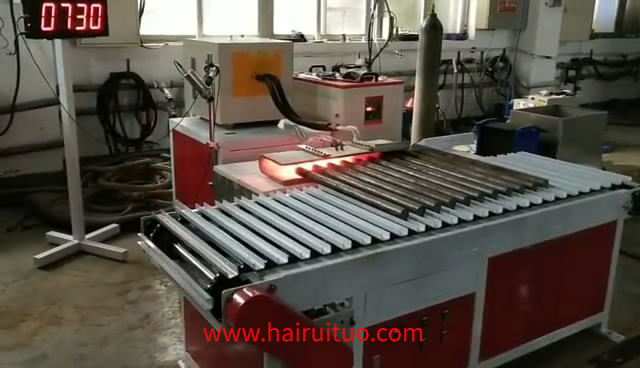

自動推送料的工作邏輯
上料階段：圓棒料通過料架滾落至推送軌道，由伺服電機驅動的推桿將棒料逐根送入中頻加熱線圈（推送速度 0.5-2m/min，可根據加熱時間調節）；
加熱階段：棒料在線圈內邊移動邊加熱（“行走式加熱”），通過線圈長度（通常 1-3m）與推送速度的匹配，確保總加熱時間精準（如熱鍛需 10 分鐘，則推送速度 = 線圈長度 / 時間）；
出料階段：加熱完成的棒料自動推送至下一工序（如鍛造機床、熱彎模具），通過溫度檢測剔除不合格品（如超溫或欠溫）。
與流水化生產的無縫銜接
推送機構與后續加工設備（如鍛壓機、校直機）通過 PLC 聯動，實現 “加熱 - 加工” 節拍同步。例如：熱鍛生產線中，中頻爐每 10 秒送出 1 根熱透棒料，鍛壓機同步完成 1 次鍛造，單班（8 小時）產能可達 2800 + 件，較人工上料提升 3 倍。
| 對比項 | 中頻加熱爐（自動推送） | 傳統燃煤 / 燃氣爐（人工上料） |
|---|
| 熱透質量 | 芯表溫差≤30℃，長度方向均勻性≥95% | 溫差≥100℃，局部過熱 / 欠熱常見 |
| 生產效率 | 連續流水化生產，單爐日產能 100-500 噸 | 間歇式生產，日產能≤30 噸 |
| 人工成本 | 1 人監控整條線，無需頻繁操作 | 2-3 人輪換上料、翻料、出料 |
| 能耗成本 | 熱效率 60%-70%，無燃料浪費 | 熱效率≤30%，爐體散熱 / 煙氣損耗大 |
| 環保安全 | 電加熱無廢氣，操作區無明火 | 燃煤 / 燃氣產生煙塵、CO，安全隱患高 |
熱鍛行業：汽車半軸圓棒、螺栓坯料的熱透加熱，配合自動鍛壓機實現 “加熱 - 鍛造” 一體化，鍛件晶粒均勻，合格率提升至 99%；
工程機械：挖掘機銷軸、液壓桿圓棒的熱彎前加熱，中頻熱透后彎曲回彈量≤0.5°，無需二次校直；
金屬加工：軸承套圈毛坯、齒輪坯料的熱擴徑加熱，自動推送確保每批料溫度一致，后續加工余量減少 20%。
中頻加熱爐對圓棒料的 “深度熱透” 能力，配合自動推送料的流水化設計，完美解決了傳統加熱方式 “質量差、效率低、污染大” 的痛點。對于需要批量處理圓棒料的行業，這種 “加熱 - 推送 - 加工” 的一體化模式，不僅是產能提升的保障，更是產品質量穩定性的核心支撐，成為現代金屬熱加工流水化生產的 “標配” 設備。
粵公網安備 44190002003728號
