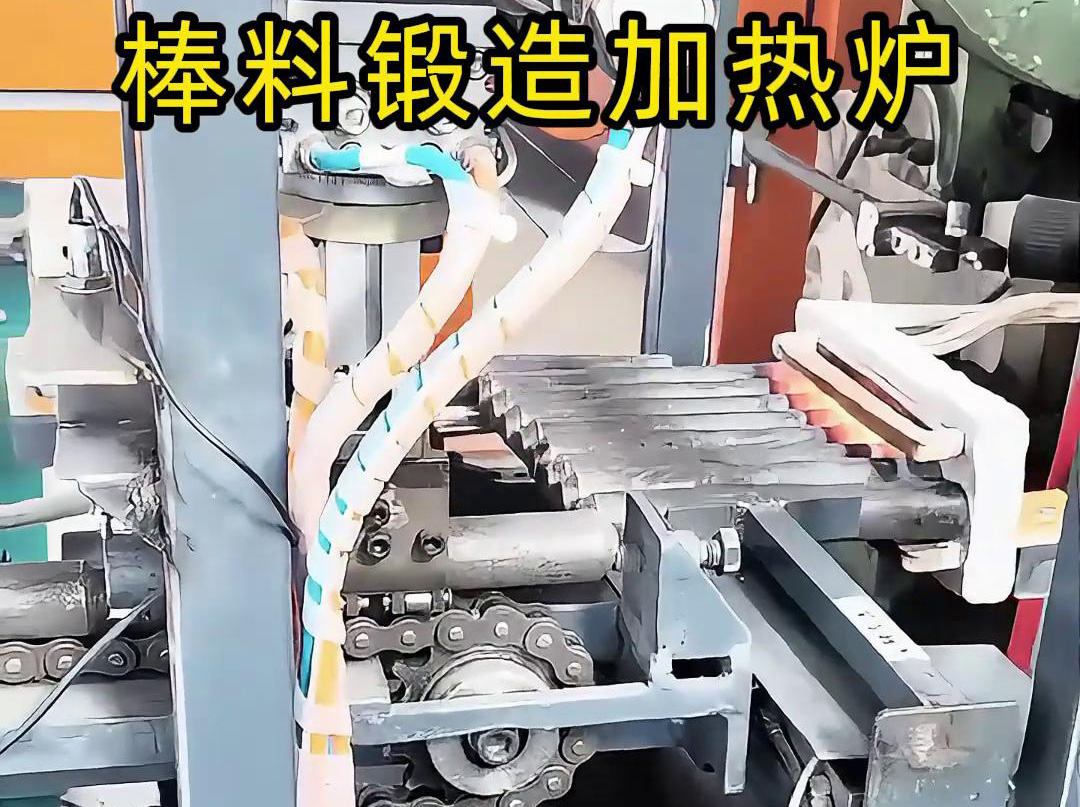

在棒料鍛造生產中，全自動棒料鍛造加熱爐通過流程化設計，將送料、加熱、成型環節無縫銜接，為批量生產提供了穩定高效的熱加工方案。
這套設備的核心邏輯在于 “自動化流轉”。送料機作為起始環節，可根據預設的棒料長度（支持直徑 10-80mm 的圓鋼、方鋼）自動上料，通過輸送輥道將棒料精準推送至中頻加熱爐入口。中頻加熱爐（頻率通常 2-10kHz）利用電磁感應原理對棒料整體加熱，根據材質特性調節參數 —— 例如 45# 鋼棒料需加熱至 1100-1150℃，加熱時間隨直徑變化，直徑 50mm 的棒料約需 40 秒，確保芯部與表面溫度均勻（溫差≤50℃）。
加熱完成的棒料由機械夾具快速移送至沖床工位，夾具的定位精度控制在 ±0.5mm 以內，保證沖壓時的位置準確性。整個過程無需人工介入，避免了傳統人工送料時的高溫燙傷風險，也減少了因操作節奏不一致導致的質量波動。
實際生產中，這套系統的效率優勢顯著。以直徑 30mm 的棒料為例，傳統人工線單班產能約 500 件，而全自動設備可達 1200 件以上，且沖壓成型的尺寸一致性更好 —— 經檢測，工件直徑偏差從 ±0.3mm 縮小至 ±0.1mm，廢品率降低至 1% 以下。
設備的適應性也較為靈活，更換棒料規格時，只需在控制系統中輸入新參數（長度、直徑、加熱溫度），調整送料機的截料尺寸和沖床的沖壓力度，15 分鐘內即可完成換型，滿足多品種生產需求。
維護方面，需每日檢查送料輥道的對齊度（防止棒料跑偏），每周清理中頻爐內的氧化皮堆積，每月校準加熱溫度（用紅外測溫儀比對設定值與實際值）。按此規范操作，設備的連續運行穩定性可達 800 小時以上。
對于追求批量生產效率與質量穩定性的棒料鍛造場景，這套全自動加熱爐通過各環節的精準配合，既保證了棒料加熱的均勻性，又通過自動化流轉提升了整體產能，成為熱加工領域的實用選擇。
粵公網安備 44190002003728號
